高效變頻雙級壓縮螺桿式空壓機
當前位置：主頁 > 上海地區產品中心 > 節能螺桿空壓機 > 雙級壓縮螺桿空壓機 >
高效變頻雙級壓縮螺桿式空壓機
訂購熱線：400-688-1455
品牌：薩震
型號：45~315 kw
高效變頻雙級壓縮螺桿式空壓機
訂購熱線：400-688-1455
品牌：薩震
型號：45~315 kw

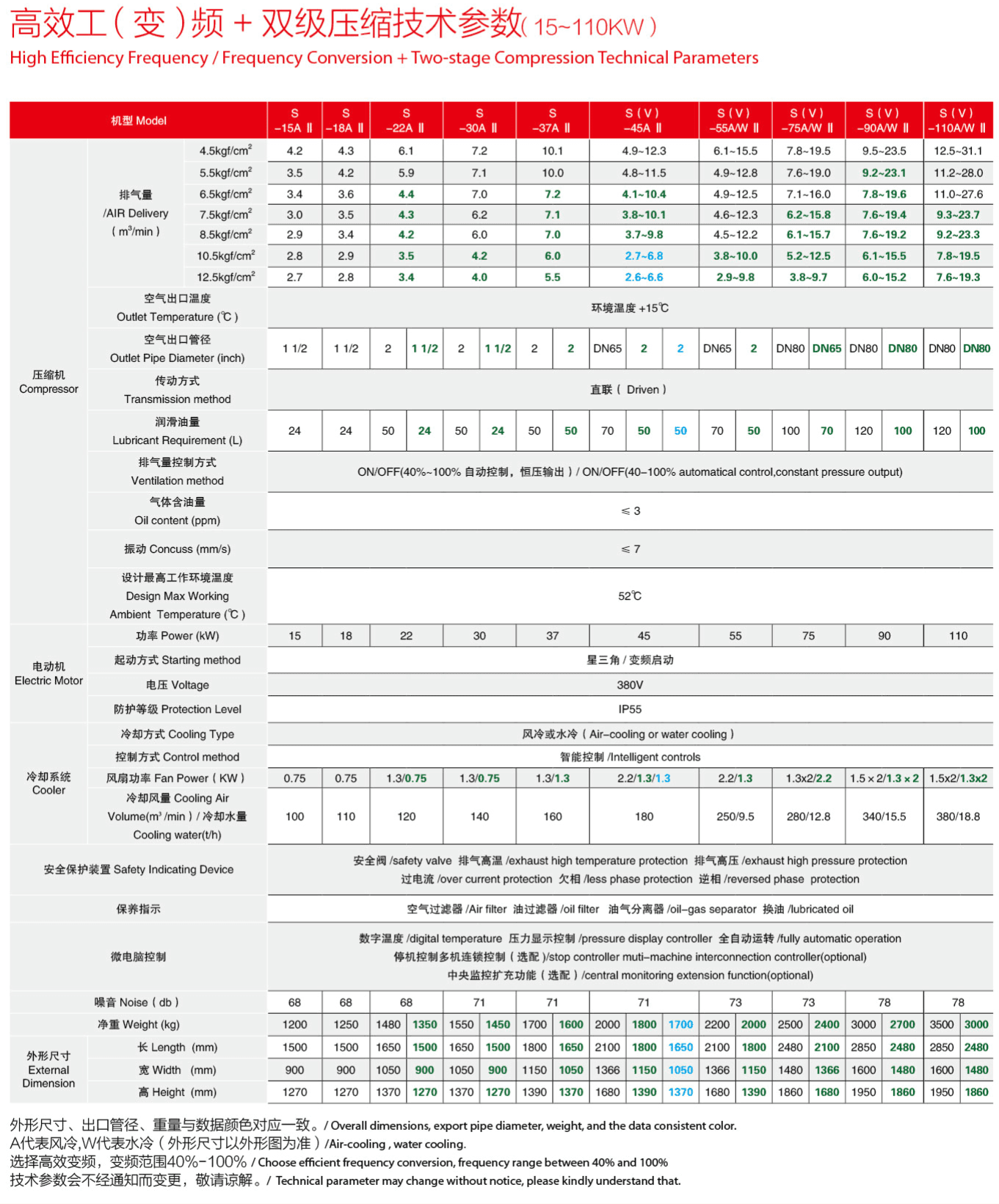

薩震45-150kw高效變頻雙級壓縮螺桿空壓機規格型號
| 機型 | SV-45AⅡ | SV-55A/WⅡ | SV-75A/WⅡ | SV-90A/WⅡ | SV-110A/WⅡ | SV-132A/WⅡ | SV-150A/WⅡ | ||||||||||||||||||||||||||||
|
壓縮機 |
排氣量(m³/min） | 4.5kg | 4.9~12.3 | 6.1~15.5 | 7.8~19.5 | 9.5~23.5 | 12.5~31.1 | 15.3~38.0 | 16.6~41.5 | ||||||||||||||||||||||||||
| 5.5kg | 4.8~11.5 | 4.9~12.8 | 7.6~19.0 | 9.2~23.1 | 11.2~28.0 | 13.0~33.0 | 15.3~38.3 | ||||||||||||||||||||||||||||
| 6.5kg | 4.1~10.4 | 4.9~12.5 | 7.1~16.0 | 7.8~19.6 | 11.0~27.6 | 12.4~32.6 | 13.0~35.0 | ||||||||||||||||||||||||||||
| 7.5kg | 3.8~10.1 | 4.6~12.3 | 6.2~15.8 | 7.6~19.4 | 9.3~23.7 | 11.1~30.1 | 12.5~33.0 | ||||||||||||||||||||||||||||
| 8.5kg | 3.7~9.8 | 4.5~12.2 | 6.1~15.7 | 7.6~19.2 | 9.2~23.3 | 11.0~28.3 | 12.3~31.5 | ||||||||||||||||||||||||||||
| 10.5kg | 2.7~6.8 | 3.8~10.0 | 5.2~12.5 | 6.1~15.5 | 7.8~19.5 | 9.2~23.8 | 11.1~28.0 | ||||||||||||||||||||||||||||
| 12.5kg | 2.6~6.6 | 2.8~9.8 | 3.8~9.7 | 6.0~15.2 | 7.6~19.3 | 9.1~21.3 | 9.6~24.3 | ||||||||||||||||||||||||||||
| 空氣出口溫度（℃） | 環境溫度 +15℃ | ||||||||||||||||||||||||||||||||||
|
空氣出口管徑 (inch) |
DN65 | 2 | 2 | DN65 | 2 | DN80 | DN65 | DN80 | DN80 | DN80 | DN80 | DN125 | DN80 | DN80 | DN125 | DN80 | |||||||||||||||||||
| 傳動方式 | 直聯 | ||||||||||||||||||||||||||||||||||
| 潤滑油量(L) | 70 | 50 | 50 | 70 | 50 | 100 | 70 | 120 | 100 | 120 | 100 | 150 | 120 | 100 | 150 | 120 | |||||||||||||||||||
| 排氣量控制方式 | 40-100% 自動控制，恒壓輸出 /40-100% | ||||||||||||||||||||||||||||||||||
| 氣體含油量 | ≤3 | ||||||||||||||||||||||||||||||||||
| 振動 (mm/s) | ≤7 | ||||||||||||||||||||||||||||||||||
| 設計最高工作環境溫度 | 52℃ | ||||||||||||||||||||||||||||||||||
| 電動機 | 功率 | 45 | 55 | 75 | 90 | 110 | 132 | 150 | |||||||||||||||||||||||||||
| 起動方式 | 變頻啟動 | ||||||||||||||||||||||||||||||||||
| 電壓 | 380V | ||||||||||||||||||||||||||||||||||
| 防護等級 | IP55 | ||||||||||||||||||||||||||||||||||
| 冷卻系統 | 冷卻方式 | 風冷或水冷 | |||||||||||||||||||||||||||||||||
| 控制方式 | 變頻恒溫控制 | ||||||||||||||||||||||||||||||||||
| 風扇功率 | 2.2/1.3/1.3 | 2.2/1.3 | 1.3x2/2.2 | 1.5x2/1.3x2 | 1.5x2/1.3x2 | 4/1.5x2/1.3x2 | 2.2x2/1.5x2 | ||||||||||||||||||||||||||||
| 冷卻風/水量(m³/min） | 180 | 250/9.5 | 280/12.8 | 340/15.5 | 380/18.8 | 410/20.6 | 500/25.8 | ||||||||||||||||||||||||||||
| 安全保護裝置 | 安全閥 / 排氣高溫 / 排氣高壓 /過電流 / 欠相 / 逆相 | ||||||||||||||||||||||||||||||||||
| 保養指示 | 空氣過濾器 / 油過濾器 / 油氣分離器 / 換油 | ||||||||||||||||||||||||||||||||||
| 微電腦控制 | 數字溫度 / 壓力顯示控制 / 全自動運轉 /停機控制多機連鎖控制/中央監控?cái)U(kuò)充功能（選配 ) | ||||||||||||||||||||||||||||||||||
| 噪音 | 71 | 73 | 73 | 78 | 78 | 78 | 78 | ||||||||||||||||||||||||||||
| 凈重 | 2000 | 1800 | 1700 | 2200 | 2000 | 2500 | 2400 | 3000 | 2700 | 3500 | 3000 | 4500 | 4000 | 3200 | 5000 | 4500 | |||||||||||||||||||
| 外形尺寸 | 長（mm） | 2100 | 1800 | 1650 | 2100 | 1800 | 2480 | 2100 | 2850 | 2480 | 2850 | 2480 | 2970 | 2850 | 2480 | 3290 | 2850 | ||||||||||||||||||
| 寬 | 1366 | 1150 | 1050 | 1366 | 1150 | 1480 | 1366 | 1600 | 1480 | 1600 | 1480 | 1920 | 1600 | 1480 | 1980 | 1600 | |||||||||||||||||||
| 高 | 1680 | 1390 | 1370 | 1680 | 1390 | 1860 | 1680 | 1950 | 1860 | 1950 | 1860 | 2060 | 1950 | 1860 | 2060 | 1950 | |||||||||||||||||||

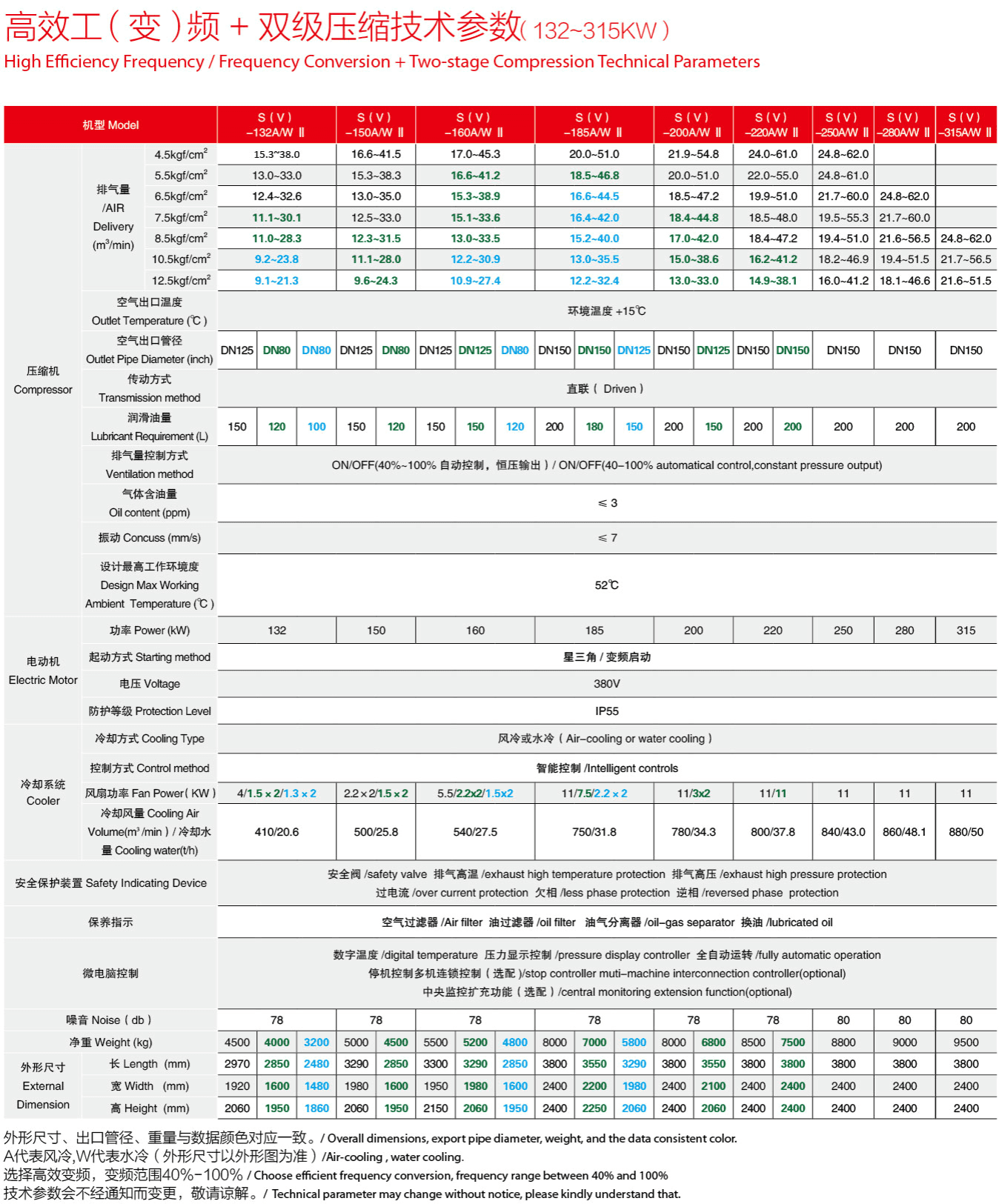

| 機型 | SV-160A/WⅡ | SV-185A/WⅡ | SV-200A/WⅡ | SV-220A/WⅡ | SV-250A/WⅡ | SV-280A/WⅡ | SV-315A/WⅡ | ||||||||||||||
|
壓縮機 |
排氣量(m³/min） | 4.5kg | 17.0~45.3 | 20.0~51.0 | 21.9~54.8 | 24.0~61.0 | 24.8~62.0 | ||||||||||||||
| 5.5kg | 16.6~41.2 | 18.5~46.8 | 20.0~51.0 | 22.0~55.0 | 24.8~61.0 | ||||||||||||||||
| 6.5kg | 15.3~38.9 | 16.6~44.5 | 18.5~47.2 | 19.9~51.0 | 21.7~60.0 | 24.8~62.0 | |||||||||||||||
| 7.5kg | 15.1~33.6 | 16.4~42.0 | 18.4~44.8 | 18.5~48.0 | 19.5~55.3 | 21.7~60.0 | |||||||||||||||
| 8.5kg | 13.0~33.5 | 15.2~40.0 | 17.0~42.0 | 18.4~47.2 | 19.4~51.0 | 21.6~56.5 | 24.8~62.0 | ||||||||||||||
| 10.5kg | 12.2~30.9 | 13.0~35.5 | 15.0~38.6 | 16.2~41.2 | 18.2~46.9 | 19.4~51.5 | 21.7~56.5 | ||||||||||||||
| 12.5kg | 10.9~27.4 | 12.2~32.4 | 13.0~33.0 | 14.9~38.1 | 16.0~41.2 | 18.1~46.6 | 21.6~51.5 | ||||||||||||||
| 空氣出口溫度（℃） | 環境溫度 +15℃ | ||||||||||||||||||||
|
空氣出口管徑 (inch) |
DN125 | DN125 | DN80 | DN150 | DN150 | DN125 | DN150 | DN125 | DN150 | DN150 | DN150 | DN150 | DN150 | ||||||||
| 傳動方式 | 直聯 | ||||||||||||||||||||
| 潤滑油量(L) | 150 | 150 | 120 | 200 | 180 | 150 | 200 | 150 | 200 | 200 | 200 | 200 | 200 | ||||||||
| 排氣量控制方式 | 40-100% 自動控制，恒壓輸出 /40-100% | ||||||||||||||||||||
| 氣體含油量 | ≤3 | ||||||||||||||||||||
| 振動 (mm/s) | ≤7 | ||||||||||||||||||||
| 設計最高工作環境溫度 | 52℃ | ||||||||||||||||||||
| 電動機 | 功率 | 160 | 185 | 200 | 220 | 250 | 280 | 315 | |||||||||||||
| 起動方式 | 變頻啟動 | ||||||||||||||||||||
| 電壓 | 380V | ||||||||||||||||||||
| 防護等級 | IP55 | ||||||||||||||||||||
| 冷卻系統 | 冷卻方式 | 風冷或水冷 | |||||||||||||||||||
| 控制方式 | 變頻恒溫控制 | ||||||||||||||||||||
| 風扇功率 | 5.5/2.2x2/1.5x2 | 11/7.5/2.2x2 | 11/3x2 | 11/11 | 11 | 11 | 11 | ||||||||||||||
| 冷卻風/水量(m³/min） | 540/27.5 | 750/31.8 | 780/34.3 | 800/37.8 | 840/43.0 | 860/48.1 | 880/50 | ||||||||||||||
| 安全保護裝置 | 安全閥 / 排氣高溫 / 排氣高壓 /過電流 / 欠相 / 逆相 | ||||||||||||||||||||
| 保養指示 | 空氣過濾器 / 油過濾器 / 油氣分離器 / 換油 | ||||||||||||||||||||
| 微電腦控制 | 數字溫度 / 壓力顯示控制 / 全自動運轉 /停機控制多機連鎖控制/中央監控?cái)U(kuò)充功能（選配 ) | ||||||||||||||||||||
| 噪音 | 78 | 78 | 78 | 78 | 80 | 80 | 80 | ||||||||||||||
| 凈重 | 5500 | 5200 | 4800 | 8000 | 7000 | 5800 | 8000 | 6800 | 8500 | 7500 | 8800 | 9000 | 9500 | ||||||||
| 外形尺寸 | 長（mm） | 3300 | 3290 | 2850 | 3800 | 3550 | 3290 | 3800 | 3550 | 3800 | 3800 | 3800 | 3800 | 3800 | |||||||
| 寬 | 1950 | 1980 | 1600 | 2400 | 2200 | 1980 | 2400 | 2100 | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||||
| 高 | 2150 | 2060 | 1950 | 2400 | 2250 | 2060 | 2400 | 2060 | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||||
|
永磁變頻雙級壓縮空壓機工作原理 自然空氣通過空氣過濾器進入第一級壓縮，在壓縮腔與少量潤滑油混合，同時將混 合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道，與大量油霧接觸，從而大大 降低了溫度。降溫后的壓縮氣體進入第二級轉子，進行二次壓縮，被壓縮到最終排 氣壓力。最后通過排氣法蘭排出壓縮機，完成整個壓縮過程。 |
 |
采用德國薩震節能空壓機主機，無振動，低噪音，大轉子，低轉速，強大的心臟決定了整機的優異性能。轉子經嚴格的動, 靜平衡試驗, 使其運轉平衡更好, 振動更小, 噪聲更低，同時在直徑不變的情況下，轉子長度增加，有效壓縮面積增加，從而達到流量增加，功耗降低。
